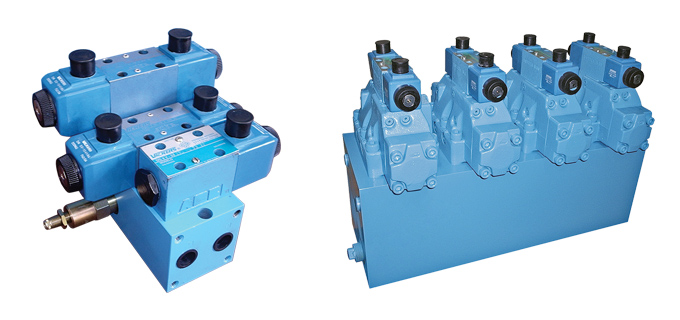

Um bloco Manifold é um componente que regula o fluxo do 16fluído entre as bombas e atuadores e outros componentes em um sistema hidráulico.
Ele pode ser comparado ao quadro de distribuição em um circuito elétrico, porque permite que o operador controle a quantidade de fluído que passa entre os componentes em um maquinário hidráulico. Por exemplo, em uma retroescavadora, o bloco Manifold liga, desliga ou reenvia o fluxo aos braços telescópicos frontais ou traseiros. O Manifold é conectado às alavancas na cabine do operador, e assim ele o utiliza da maneira desejável.
É composto de uma série de válvulas hidráulicas conectadas entre si. É uma combinação variada de estados, e essas válvulas permitem um controle complexo do comportamento do sistema.
Simplesmente aplicado, um bloco Manifold distribui o óleo através do circuito. O fluxo pressurizado é regulado por válvulas instaladas no Manifold e direcionadas através de mangueiras para algum tipo de dispositivo de trabalho, como um motor ou cilindro.
Aplicações
A fim de fornecer um plano mais claro e lógico, os componentes que consolidam o bloco Manifold reduzem espaço, queda de pressão e necessitam de menos acessórios, menor tempo de montagem e possuem vazamento reduzido. Manifolds por vezes são vistos como uma caixa preta, trazendo uma preocupação em solucionar problemas. Entretanto, se um sistema está propriamente projetado e os pontos de teste fornecem as chaves para o problema, encontrá-lo se torna muito mais rápido e fácil. Se transdutores estiverem conectados a estes testes, os dados podem ser conectados ao maquinário e observados em um exibidor.
– As aplicações mais usuais incluem:
– Ferramentas em maquinário;
– Manipulação de equipamento de produção de materiais;
– Processamento de comida;
– Marinha;
– Equipamento de estrada;
– Equipamentos pesados de construção;
– Campos de óleo;
– Equipamentos de fazenda;
– Operações de válvula.
Manifolds vem em dois tipos básicos: O primeiro é um monobloco projetado para segurar as passagens e válvulas do sistema completo. O outro é um projeto de bloco modular, cada um suporta apenas uma ou duas válvulas e contém passagens interconectadas para elas, bem como provisões de fluxo. É normalmente conectada a uma série de blocos modulares similares para finalizar o sistema completo.
Tipos
Eles podem ser tanto blocos de metais laminados ou perfurados. Os laminados geralmente são feitos de aço, com suas passagens cortadas ou usinadas através de várias camadas de metal. Estas placas são empilhadas ou prensadas com fluídos que determinam a forma das passagens sobrepostas. Peças de metal sólido são adicionadas, e toda a pilha é soldada uniformemente. Estes Manifolds podem aguentar pressões de até 10.000 psi, e as passagens internas podem ser cortadas em qualquer forma que se faça necessário, por isso, quase qualquer variação de fluxo é possível ser acomodada com uma queda de pressão mínima.
Os blocos laminados sempre são personalizados. Válvulas e outras conexões podem se alocar quando apropriadas para uma aplicação específica, mas porque a forma do fluxo das passagens é permanentemente soldada, este tipo de Manifold não pode ser modificado facilmente se o circuito precisar ser modificado futuramente.
Blocos de metal perfurado são feitos de placas ou barras de aço, alumínio ou ferro fundido. Como o nome implica, os blocos são perfurados para fornecer caminhos de circuito e passagens de fluxo. As válvulas podem ser colocadas como se fizer necessário, mas as passagens perfuradas devem ser diretas.
Outros blocos Manifold perfurados aceitam válvulas de cartucho no interior de cavidades perfuradas na superfície do bloco. Passagens de fluxo interconectadas atravessam o Manifold pelas cavidades, e alguns cartuchos possuem corpos rosqueados que os seguram no lugar. Outros deslizam para as cavidades regulares quando elas estão retidas por placas ou pela superfície.
Modificações
Os sistemas de Manifold são facilmente modificados e adicionados a outros blocos. Eles podem ser projetados ou padrão, e as placas de extremidade geralmente selam as pontas do Manifold montado. Estas placas, no entanto, também podem ser perfuradas por conexões de bomba ou tanque. Placas interconectadas, divisórias ou separatórias são instaladas entre os blocos básicos de construção. As placas interconectadas desviam o fluxo de uma passagem para outra entre os blocos, ou param o fluxo tapando a passagem. Placas de divisórias permitem que o fluxo permaneça contínuo ou seja bloqueado. As placas separatórias aumentam as dimensões entre os blocos básicos quando uma válvula de tamanho maior necessita de acomodação na superfície instalada.
Os blocos modulares básicos são movidos e perfurados para aceitar as válvulas montadas em subplacas. Os blocos com diferentes portas estão disponíveis para cada tipo de válvula e subplaca, e cada tipo é identificado para a própria válvula. Alguns sistemas modulares serão aceitos em válvulas de cartucho, bem como válvulas de subplaca. Quando o sistema de Manifold é especificado, é interessante considerar a intercambiabilidade entre as válvulas, subplacas e blocos.
Conexões elétricas para Manifolds são feitas com fios que se ligam diretamente à fonte de poder para a solenóide apropriada. Alguns sistemas são construídos em calhas ou canais elétricos para funcionamento em cabeamento elétrico.
Porque existem tantas configurações disponíveis para os projetos de blocos Manifold, também existe uma série de pacotes de programas que auxiliam o engenheiro a projetar o sistema. Com avanços nesses designs e tecnologias, o custo por um monobloco customizado é muito competitivo.
As melhores unidades hidráulicas de Blocos Manifold estão na Global HP! Considere os seguintes requisitos no momento da escolha de seu bloco:
– Tipo de fluído;
– Materiais de vedação;
– Materiais de acabamento;
– Condições de temperatura e ambiente;
– Pressão (máxima e em curso de trabalho);
– Ciclo do duto;
– Condições de fluxo (bomba, acumulador e retorno);
– Tamanhos, tipos e locações de aberturas;
– Números e tipos de válvulas;
Conexão elétrica e voltagem;
– Instalação.
Entre em contato conosco e obtenha suporte na escolha do sistema correto para sua aplicação!
